自愈式低电压并联电容器
使 用 说 明 书
1 概述
1.1本说明书专门适用于我公司制造的各型自愈式低电压并联电容器(以下简称电容器)。
1.2 该电容器符合以下技术标准。
(1)中华人民共和国国家标准GB12747.1-2004《自愈式并联电容器》;
(2)国际电工委员会推荐标准IEC(pub1)831-1(1988)及IEc(pub1)831-2(1988)《额定电压660V及以下交流系统用自愈式并联电容器》;
(3)日本工业标准JIS C4901-1984《低电压并联电容器》
1.3 该电容器系采用日本指月电机公司的专有技术和关键设备所生产,它适用于工频额定电压为1.05千伏及以下的交流电力系统中,以提高系统的功率因数,改善电网质量。

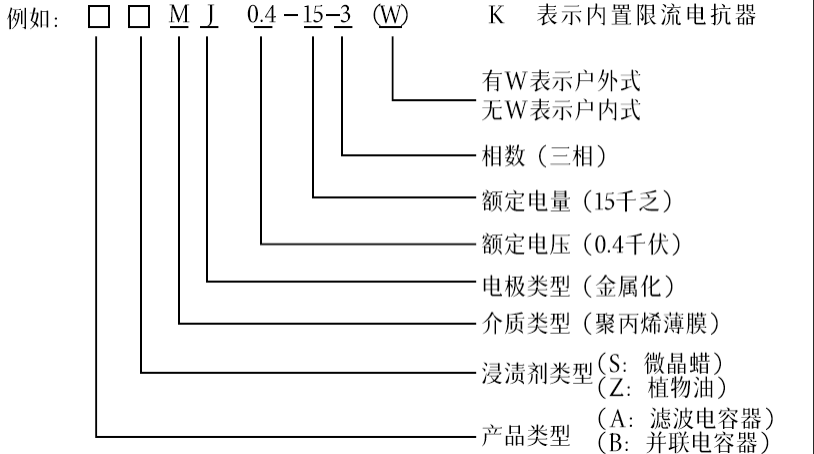

1.4 该电容器的型号所代表的意义如下∶
2.1 电容器在运输时,应尽量按原来的出厂包装进行装箱,若不能做到,也必须将电容器放入坚固的木箱或瓦楞纸箱内,并在电容器与电容器之间及电容器与箱子内壁之间衬以软物,防止电容器互相碰撞。
2.2 搬运电容器时,严禁使绝缘子部位和箱壳侧壁部位受力冲击,并做到小心轻放。
2.3 电容器应保存在干燥及无腐蚀性气体的室内,并应防止任何热源对电客器辐射,拆掉包装后的电容器更应注意这一点。
2.4 运输和保存过程中,电容器应始终直立放置,使绝缘子朝上,不允许未加任何支撑而将电容器重迭堆放。
3 基本参数和技术条件∶

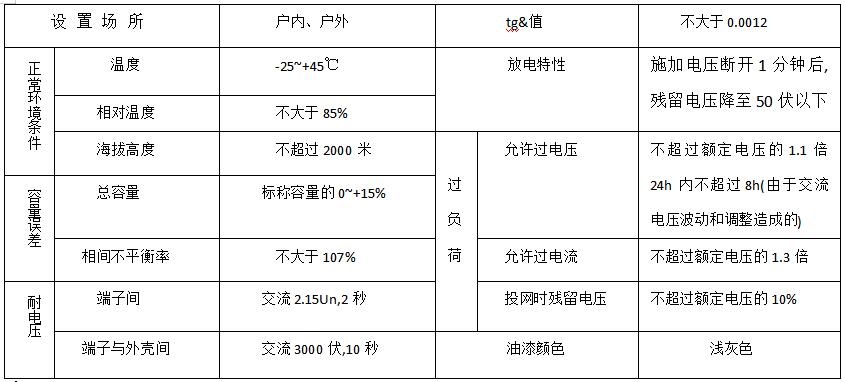

3.1 该电容器的主要技术条件参见表1。
4.安装运行导则:
4.1 该电容器应安装在能够满足表1中规定的正常环境条件的地方,对户内式产品来说,还要求装设电容器的地方不受阳光直射、不被雨雪淋湿、无腐蚀性气体,无盐碱,金属粉末及尘埃少、机械振动小,并且通风良好。
4.2 当许多电容器集中安装在某一部位,或者和其它易发热的设备一起安装在某一部位时,该部位的环境温度将会超过电容器允许工作环境温度的上限,这时,必须充分考虑有效的通风散热措施。
4.3 在下列情况下,电容器有可能处在过电压状态下运行∶
(1)电容器的接入可能会引起网路电压的升高,因此电容器容易在比其接入前测得的更高电压下运行;
(2)网路的实际电压可能高于其标准电压;(3)由于串入电抗器,会引起电容器上的电压升高;
因此,必须在充分考虑了上述因素的前提下,来判定网路的实际电压是否与电容器额定电压相同,确保电容器线路端子上的实际工作电压不超过表1规定的
允许值。
4.4 在轻负荷时,由于接入电容器,使功率因素显著超前面容易产生过电压,这时,应将部分或全部电容器从线路中切除。
4.5 电容器与感应电动机并接,并且共有一个开关开断时,由于自激现象也容易产生过电压,在这种情况下,可按电容器电流小于电动机空载电流(建议为90%左右)的原则来选配电容器容量。
4.6 在安装电容器前后,必须注意检查测量电压波形和网路特性,如果存在谐波源(如大型整流器),则应考虑采取下列措施来消除由谐波引起的过电流:
(1)将部分或全部电容器移到其它系统中去;
(2在电容器上串接适当的电抗器,以将回路的某一高次谐波降至干扰频率以下;
(3)在大型整流器近旁,增设滤波装置;
(4)如果存在超过规定值的谐波,将大大降低电容器的使用寿命,因此必须采取措施来消除谐波。
4.7 在已经接人电容器的情祝下,新的电容器投切时会产生很大的过渡过电流(涌流)考虑到电容器和其它设备仪器的容许值,此时应串接限流电抗器或采用带限涌流元件的接触器,将过渡过电流峰值限制在IOOIn(额定电流有效值)以下。
4.8 电容器可安装在铁架上,此时铁架应接地,当需将多个电容器排列放置时,应使每个电容器之间的间距不小于30毫米,并使每个电容器的接地端子统一朝向便于接线的一方。
4.9 电容器线路端子及接地端子处的接线应尽量使用软铜线,并保证接触良好,建议用户对所有电容器装置的接线和接触点进行定期的检查, 以防由于接触不良而造成的电弧、高频振荡等现象使电容器早期损坏。
4.10 建议使用适当的超过电流继电器来防止电容器的过电流,过电流继电器整定在当电流超过所规定的允许极限时使断路器动作;而外部熔断器通常不能提供合适的过电流保护。
5 使用中的维护保养∶
5.1 对运行中的电容器必须定期进行检查,如发现有内部响声、箱壳膨胀、绝缘子爬电等现象 应停止运行,并将故障电容器退出。
5.2 当环境温度低于-25 0C时,应避免将电容器投入运行,同时可采取措施使环境温度上升到-25℃以上,并一直保持4小时以上,再投入电容器运行。
5.3 必须定期测量安装电容器部位的空气温度, 如发现该温度超过电容器允许运行温度的上限值,则应停止运行,或采取必要的降温措施。
5.4 应定期检查电容器的每相负荷,使其不超过过负荷的规定。 5.5 如发现电容器表面(特别是绝缘子处)积灰严重,应停电进行清除,清除应采用干揩的方法。
5.6 电容器的电容量必须进行定期测量(建议每月不少于1次),如发现电容器(或电容器组)的总容量降至允许偏差范围以外,或三相不平衡率超过107%,则应更换适当的电容器。
5.7 电容器的tgδ值在一年内应测量二次,以检查电容器的可靠性,并发现故障预兆,测量时的电压应接近但不超过电容器的额定电压。
